能力發布 | 燃料電池發動機板式換熱器測試

見證領先，測出不同

在氫燃料電池發動機中板式換熱器憑借其換熱效率高、結構緊湊、占地面積小等優勢，被廣泛應用于燃料電池堆冷卻系統、氫氣供應系統、空氣供應系統等關鍵部位，用于實現熱量交換和溫度管理，其性能的好壞優劣最終都會在氫燃料電池發動機性能中有所體現。板式換熱器的性能測試可以從換熱性能、流體阻力、安全性、可靠性等維度劃分，本文將重點介紹板式換熱器的換熱性能測試。

— 1 —

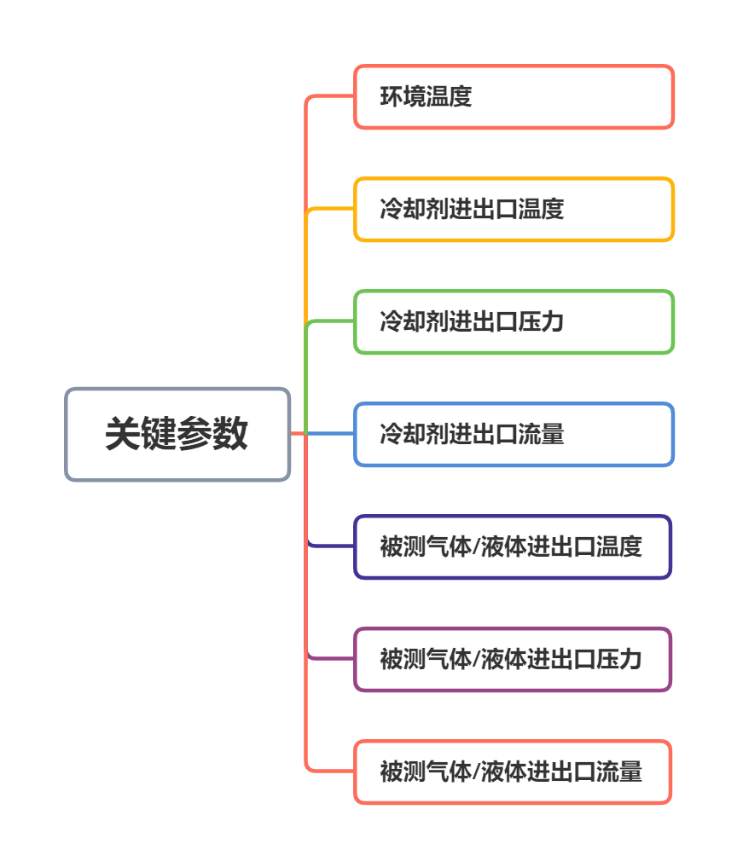

 關鍵參數

板式換熱器的換熱性能測試需要模擬實際應用工況，包括不同的環境溫度、介質的溫度流量等，過程中對以下關鍵參數進行測量，計算板式換熱器的總傳熱系數K與換熱量Q等。

— 2 —

測試流程

①測試準備

調校測試設備，主要包括環境艙、液冷系統、預冷/熱系統以及數據采集記錄等設備，確保測試環境安全無風險，涉及氫氣使用的裝置需進行安全評審，并按照測試要求進行場地布置。

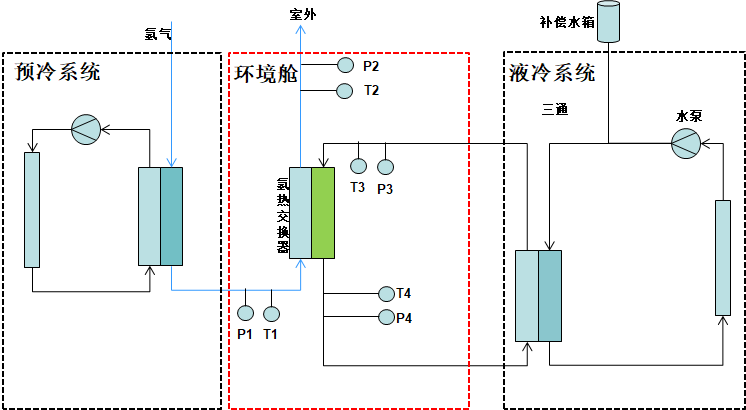

②試驗布置

將板式換熱器布置在環境艙內，一側連接液冷系統，另一側連接被測氣體/液體的預冷/熱系統，在進出口兩端分別安裝壓力和溫度傳感器。

③設置試驗參數

根據試驗要求設置環境艙溫度（設備能力：-60℃～90℃）、設定液冷系統溫度（設備能力：-40℃～100℃）及流量（設備能力：0～30L/min），設定預冷/熱系統溫度（設備能力：-60℃～90℃）及壓力（可提供氫氣壓力：0～3MPa，流量0～6000L/min）。

④數據采集

根據試驗要求采集記錄環境艙內的溫度/濕度、液冷系統的溫度/壓力/流量、預冷/熱系統的溫度/壓力/流量。

— 3 —

   數據分析

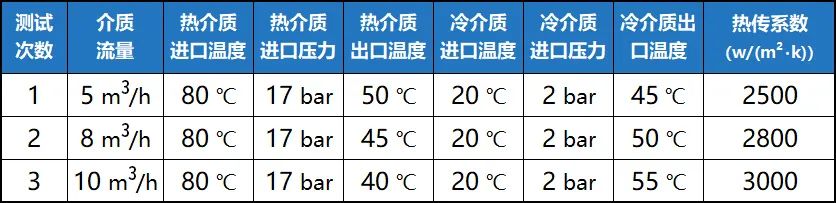

①換熱性能測試數據

從換熱性能測試數據可以看出，隨著介質流量的增加，熱介質出口溫度逐漸降低，冷介質出口溫度逐漸升高，表明熱量傳遞更加充分。計算得到的傳熱系數逐漸增大，也說明在一定范圍內，介質流量越大，板式換熱器的傳熱性能越好。

②承壓能力測試數據

承壓能力測試數據顯示，板式換熱器能夠承受較高的工作壓力，在測試的壓力范圍內未出現異常情況，說明其承壓能力較強，能夠滿足實際使用需求。

③密封性測試數據

在密封性測試過程中，對板式換熱器各連接處進行了仔細檢查，未發現泄漏現象，表明其密封性能良好。

板式換熱器的性能參數涵蓋換熱、流體阻力、安全性、可靠性等維度，其測試需結合實際應用場景（如氫燃料電池的高溫、高壓、氫氣環境），通過專業測試系統模擬工況，確保換熱器在效率、能耗與安全性之間達到最優平衡。測試結果可以指導換熱器的選型、優化設計及系統集成，提升燃料電池發動機的整體性能。特嗨氫能檢測利用自身檢測資源和技術優勢搭建了板式換熱器的相關檢測能力，歡迎行業伙伴一起交流一起成長！
